　　总体方案设计阶段十大图纸

　　（一）主要设计图纸内容

　　1、位置图

　　属于示意性图纸，表示该公园在城市区域内的位置，要求简洁明了。

　　2、现状图

　　根据已经掌握的全部资料，经分析、整理、归纳后，分成若干空间，对现状作综合评述。可以用圆形圈或抽象图形将其概括地表示出来。例如：经过对四周道路的分析，根据祝词城市道路的情况，确定出入口的大体位置和范围。同时，在现状土上，可分析公园设计中有利和不利因素，以便为功能分区提供参考依据。

　　3、分区图

　　根据总体设计的原则、现状图分析，根据不同年龄阶段游人活动规划，不同兴趣爱好游人的需要，确定不同的分区，划出不同的空间，使不同空间和区域满足不同的功能要求，并使功能与形式尽可能统一。另外，分区图可以反映不同空间、分区之间的关系。该图书于是以说明性质，可以用抽象图形或圆圈等图案予以表示。

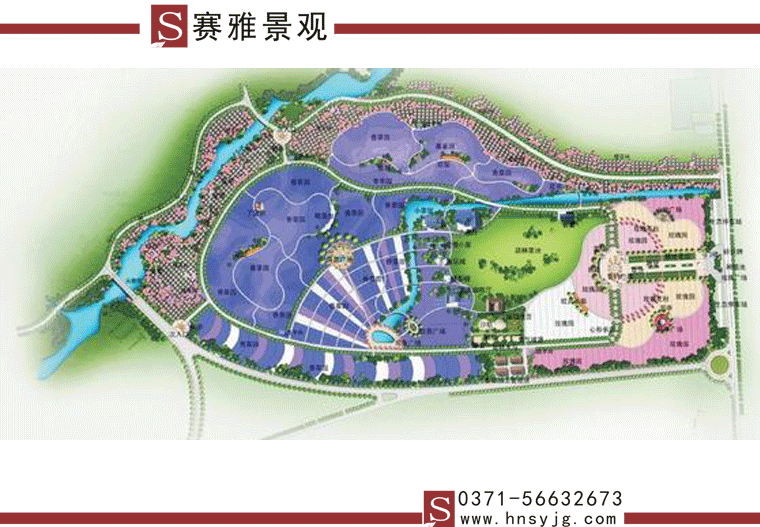

　　4、总体设计方案图

　　根据总体设计原则、目标，总体设计方案图应包括以下诸方面内容：第一，公园与周围环境的关系：公园主要、次要、专用出口与市政关系，即面临街道的名称、宽度；周围主要单位名称，或居民区等；公园与周围园界是围墙或透空栏杆要明确表示。第二，公园主要、次要、专用出入口的位置、面积，规划形式，主要出入口的内、外广场，停车场、大门等布局。第三，公园的地形总体规划，道路系统规划。第四，全园建筑物、构筑物等布局情况，建筑物平面要反映总体设计意图。第五，全园植物设计图。图上反映秘疏林、树丛、草坪、花坛、专类花园等植物景观。此外，总体设计应准确标明指北针、比例尺、图例等内容。

　　总体设计图，面积100hm2以上，比例尺多采用1：2000——1：5000；面积在10——50hm2左右，比例尺用1：1000；面积8hm2以下，比例尺可用1：500。

　　5、地形设计图

　　地形是全园的骨架，要求能反映出公园的地形结构。以自然山水园而论，要求表达山体、水系的内在有机联系。根据分区需要进行空间组织；根据造景需要，确定山地的形体、制高点、山峰、山脉、山脊走向、丘陵起伏、缓坡、微地形以及坞、岗、岘、岬等陆地造型。同时，地形还要表示出湖、池、潭、港、湾、涧、溪、滩、沟、渚以及堤、岛等水体造型，并要标明湖面的最高水位、常水位、最低水位线。此外，图上及坞、岗、岘、岬等陆地造型。同时，地形还要表示出湖、池、潭、港、湾、涧、溪、滩、沟、渚以及堤、岛等水体造型，并要标明湖面的最高水位、常水位、最低水位线。此外，图上标明入水口、出水口的位置（总排水方向、水源给雨水聚散地）等。也要确定主要园林建筑所在地的地坪标高，桥面标高，广场高程，以及道路变坡点标高。还必须注明公园与市政设施、马路、人行道以及公园邻近单位的地坪标高，以便确定公园与四周环境之间的排水关系。

　　6、道路总体设计图

　　首先，在土上确定公园的主要出入口，次要出入口与专用出入口。还有主要广场的位置及主要环路的位置，以及作为消防的通道。同时确定主干道、次干道等的位置以及各种路面的宽度、排水纵坡。并初步确定主要道路的路面材料，铺装形式等。图纸上用虚线画出等高线，在用不同的粗线、细线表示不同级别的道路及广场，并将主要道路的控制标高注明。

　　7、种植设计图

　　根据总体设计图的布局，设计的原则，以及苗木的情况，确定全园的总构思。种植总体设计内容主要包括不同种植类型的安排，如密林、草坪、疏林、树群、树丛、孤立树、花坛、花境、园界树、园路树、湖岸树、园林种植小品等内容。还有一植物造景为主的专类园，如月季园、牡丹园、香花园、观叶观花园中园、盆景园、观赏或生产温室、爬蔓植物观赏园、水景园；公园内的花圃、小型苗圃等。同时，确定全园的基调树种、骨干造景树种，包括常绿、落叶的乔木、灌木、草花等。

　　种植设计图上，乔木树冠以中、壮年树冠的冠幅，一般以5——6m树冠为制图标准，灌木、花草以相应尺度来表示。

　　8、管线总体设计图

　　根据总体规划要求，解决全园的上水水源引水方式，水的总用量（消防、生活、造景、喷灌、浇灌、卫生等）及管网的大致分布、管径大小、水压高低等。以及雨水、污水的水量、排放方式，管网大体分布，管径大小及水的去处等。大规模的工程，建筑量大，北方冬天需要供暖，则要考虑供暖方式、负荷多少，锅炉房的位置等。

　　9、电气规划图

　　为解决总用电量、用电利用系数、分区供电设施、配电方式、电缆的敷设以及各区各点的照明方式及广播、通讯等的位置。

　　10、园林建筑布局图

　　要求在平面上，反映泉源总体设计中建筑在全国的布局，主要、次要、专用出入口的售票房、管理处、造景等各类园林建筑的平面造型，大型主体建筑，展览性、娱乐性、服务性等建筑平面位置及周围关系；还要游览性园林建筑，如：亭、台、楼、阁、榭、桥、塔等类型建筑的平面安排。除平面布局外，应画出主要建筑的平、立面图。
